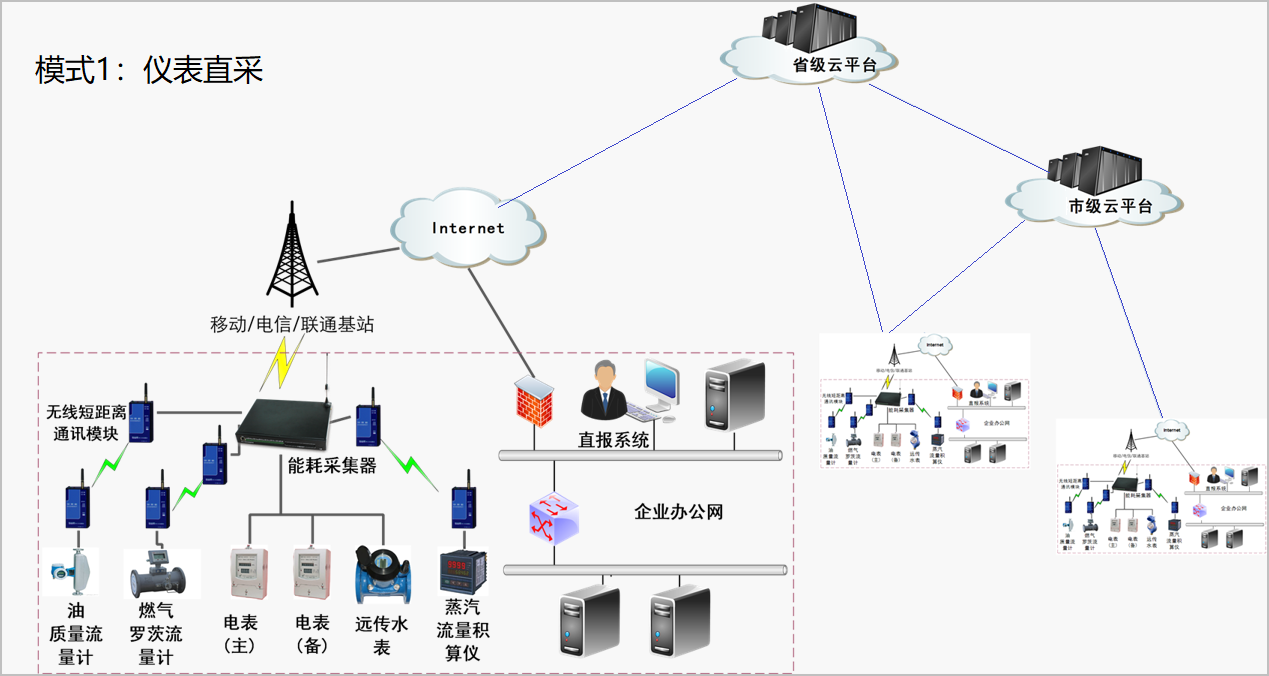

建筑能耗監測系統的架構主要由三方面組成，包括有數據采集系統、數據傳輸系統和數據中心，本篇文章一起來看一下建筑能耗監測系統架構的具體分析!

數據采集系統包括各種現場數據采集設備，主要由數字式電能計量表、數字式水表、數字式燃氣表、數字式熱量表等組成。這些設備需帶有RS-485等網絡通信接口，通過現場總線將相關設備連接，能夠實現信息上傳。

數據傳輸系統是連接數據采集系統和數據中心的網絡通信設備，一般由通信管理器、以太網交換機等組成。

數據中心通常配備有高性能的計算機、顯示器、打印機、不間斷電源(UPS)等，可實現指令發送、數據存儲、數據分析，處理結果的展示、輸出、上傳等功能。

能耗數據采集系統

能耗數據采集系統，是由能耗計量裝置及能耗數據采集器組成，主要是指連接在系統網絡中的，用于各種能量采集測量的各種數字化儀表，如數字式電能計量表、數字式水表、數字式燃氣表、數字式熱量表等等，數據采集作為建筑能耗監測系統的前端設備和基本功能，同時也是其必要組成元素，它廣泛分布在建筑中，可以實現對建筑能耗分類監測和分項數據采集的功能。

能耗數據傳輸系統

能耗數據傳輸系統是采用有線網絡(如Internet)或無線網絡(如GPRS)的形式，來實現能耗計量裝置、數據采集器等數據末端采集系統與能耗數據中心之間的數據傳輸功能，其在實際上是作為一個通訊網絡，用來實現數據采集器采集到的設備能耗以及運行狀態等數據與數據中心之間的信息交換。

能耗數據中心

能耗數據中心主要用來實現發送能耗數據采集的命令，同時存儲其管理區域內監測建筑的能耗數據，并對區域內的能耗數據進行處理、分析、展示和發布等功能。

通常來說，能耗數據中心，一般由一些必備的硬件設備，如計算機、打印機、UPS等，以及專門開發的系統管理軟件等組成，該套設備通過數據傳輸協議讀取前置機采集的現場各類數據信息，自動經過計算處理，以圖形、數顯、聲音等方式反映現場的運行狀況。
