項目名稱：滕州市公共服務設施綜合館建設項目

項目類型：用電監測

項目簡介

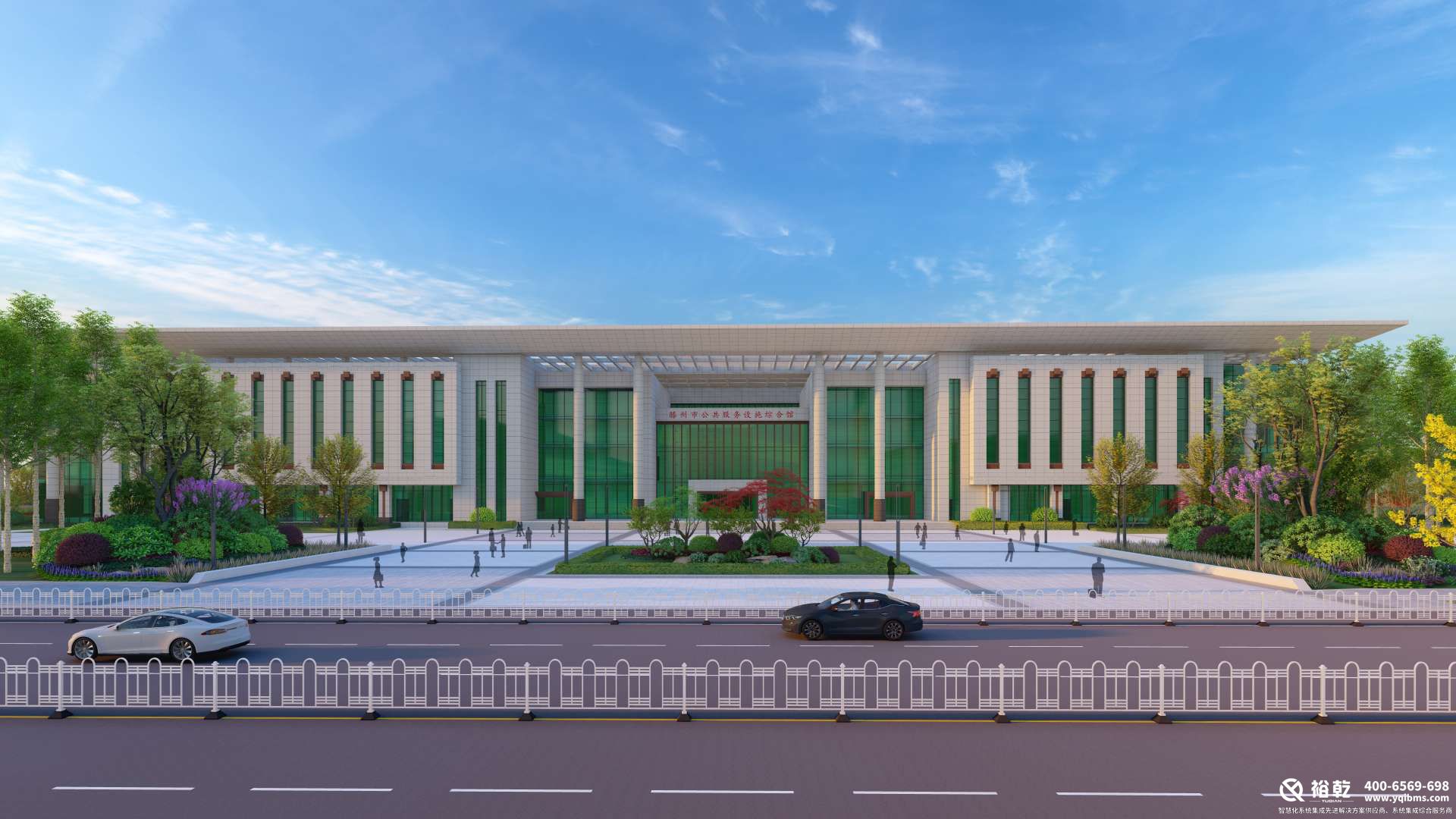

滕州市公共服務設施綜合館項目占地約5萬余平方米，總建筑面積約12萬平方米，總投資約6.68億元。

建筑為六層，地下二層，地上四層，包括：城市經濟總部、科技館、檔案館、美術館及文化館、圖書館、共享大廳、人防應急指揮中心。

城市公共服務設施是一個城市不可缺少的重要公益性場所，也是一個城市的文化名片。公共服務設施綜合館項目的建設將補齊滕州城市公共服務設施建設短板，完善城市功能，滿足人民群眾不斷增長的文化需求。

需求調研

滕州市公共服務設施綜合館作為對外開放的大型公共建筑，對用電的需求是很大的，這也就導致了館內的用電監測是一個大工程，客戶需要一個智能化系統來對電表數據實現在線監測、數據采集、數據傳輸、數據報警、實現分項(空調、照明插座、動力、特殊用電)，分區(樓宇、樓層、部門、房間)監測、統計、分析、診斷;記錄設備的產品信息、安裝信息、運行數據、告警、運維記錄等全生命周期數據。

建設內容

#1配電室共有電表:101塊，共使用1臺4路采集器;線纜敷設按照系統圖施工;根據#1配電室布置圖：

開關柜BD12、BD13、BD14、KD32、內電表(21塊)使用RVSP2*1.0屏蔽線串聯，并將表具接上通信線纜手拉手鏈接在一路;

開關柜KD12、KD13、KD14、KD25、KD24、KD23、KD22、內電表(17塊)使用RVSP2*1.0屏蔽線串聯，并將表具接上通信線纜手拉手鏈接在一路;

開關柜D22、D24、D25、D26內電表(32塊)使用RVSP2*1.0屏蔽線串聯，并將表具接上通信線纜手拉手鏈接在一路;

(4)開關柜D12、D13、D14、D15、D16、內電表(31塊)使用RVSP2*1.0屏蔽線串聯，并將表具接上通信線纜手拉手鏈接在一路;分別接入COM1/COM2/COM3/COM4端口;

#2樓共有電表:54塊，共使用1臺2路采集器;線纜敷設按照系統圖施工;

開關柜BD25、BD24、BD23、BD22內電表(12塊)使用RVSP2*1.0屏蔽線串聯，并將表具接上通信線纜手拉手鏈接在一路;

開關柜D31、D32、D33、D34、D35、D36、D45、D44、D43、D42、D41內電表(32塊)使用RVSP2*1.0屏蔽線串聯，并將表具接上通信線纜手拉手鏈接在一路;分別接入COM1和COM2;

主要功能

點擊查看能耗監測系統詳細功能介紹

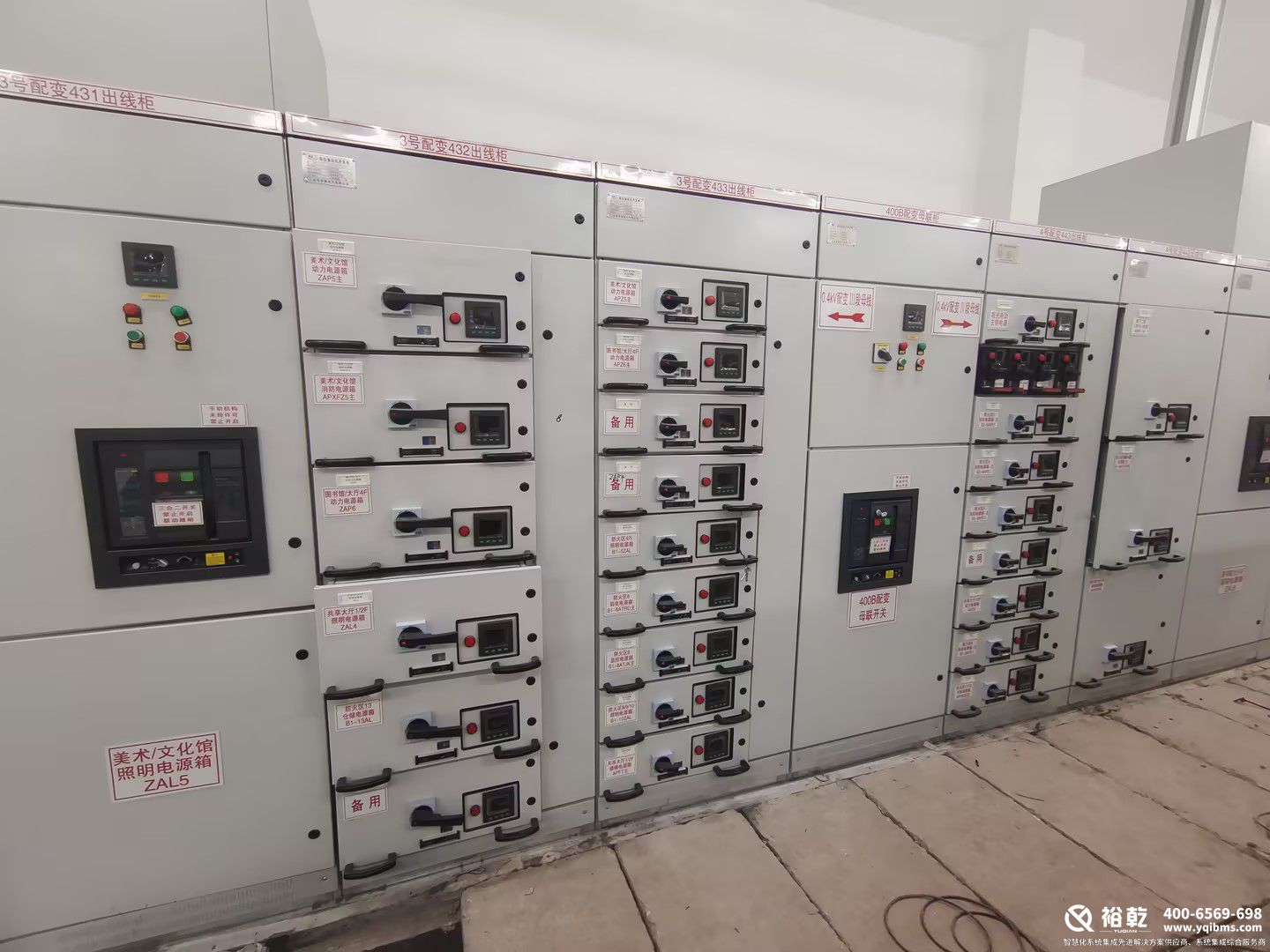

現場實拍
